ЛИНЕЙКИ ДЛЯ РЕЗКИ НАБИВКИ

ЛинейкаЛинейки для резки набивки предназначены для мерной отрезки заготовок колец из сальниковой набивки, длина и форма концов которых обеспечивают беззазорную укладку колец в сальниковую камеру. Для надежной и долговременной работы уплотнительного узла сальниковую набивку необходимо разрезать на отдельные кольца, что позволяет равномерно и без пустот заполнить весь объем сальниковой камеры, а также произвести подпрессовку в камере каждого кольца в отдельности (особенно важно это для первых колец комплекта) при помощи технологических втулок, обычно разрезных.

Для предотвращения раскрытия стыков в процессе эксплуатации под нагрузкой разрезка должна производиться для вращающихся валов - под углом 12°, а для поступательно перемещающихся штоков - под углом 45°. Диапазон сечений набивки, разрезаемой на линейке - 3…20 мм. Диапазон диаметров вала (штока) - до 115 мм. ПРЕИМУЩЕСТВА
  • Экономия сальниковой набивки;
  • Равномерное (без пустот) заполнение всего объёма сальниковой камеры кольцами набивки;
  • Предотвращение раскрытия стыков концов колец набивки в процессе эксплуатации под нагрузкой.



УСТРОЙСТВО

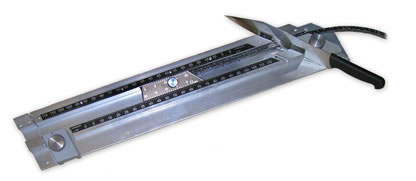

Линейка состоит из основания, двух направляющих и бегунка. На направляющих нанесены горизонтальная и вертикальная шкалы для выставления диаметров штока или вала. На бегунке имеются верхняя и нижняя шкалы для выставления сечения набивки.




ПОРЯДОК ОТРЕЗКИ КОЛЕЦ
  • Измерить сечение набивки и диаметр вала (штока);
  • Совместить значение сечения набивки на шкале бегунка со значением диаметра вала (штока) на соответствующей неподвижной шкале;
  • Установить набивку до упора в бегунок, зафиксировать ее с помощью зажима и отрезать заготовку кольца;
  • Свернуть заготовку в кольцо, развести ее концы в осевом направлении и установить на вал (шток).

Наименование линейки Описание
Линейка с углом реза 12° УХТ-17.00.002 Отрезка колец для уплотнения вращающихся валов насосов, мешалок и т.п.
Линейка с углом реза 45° УХТ-17.00.003 Отрезка колец для уплотнения поступательно перемещающихся штоков арматуры
Комбинированная линейка с углами реза 12° и 45° УХТ-17.00.001 Отрезка колец для уплотнения как вращающихся валов, так и поступательно перемещающихся штоков
