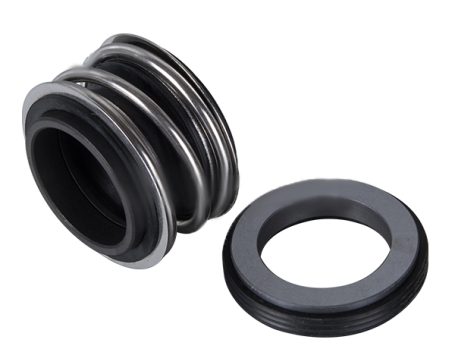

Однопружинное уплотнение с вторичным уплотнением в виде резинового сильфона

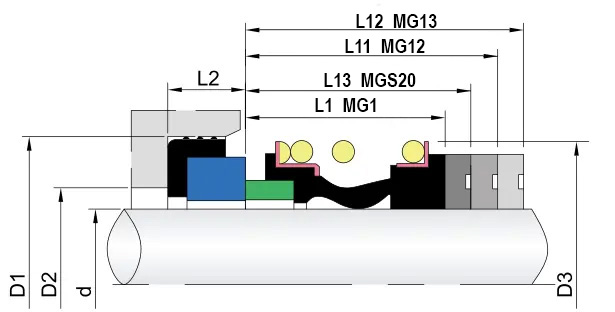

d (мм)	D3	D2	D1	L1	L11	L12	L13	L2
10	22.5	17	21	14.5	25.9	33.4	25	6.6
12	25	19	23	15	25.9	33.4	25	6.6
14	28.5	21	25	17	28.4	33.4	25	6.6
15	28.5	-	-	17	28.4	33.4	25	-
16	28.5	23	27	17	28.4	33.4	25	6.6
18	32	27	33	19.5	30	37.5	25	7.5
19	37	-	-	21.5	30	37.5	25	-
20	37	29	35	21.5	30	37.5	25	7.5
22	37	31	37	21.5	30	37.5	25	7.5
24	42.5	33	39	22.5	32.5	42.5	25	7.5
25	42.5	34	40	23	32.5	42.5	25	7.5
28	49	37	43	26.5	35	42.5	33	7.5
30	49	39	45	26.5	35	42.5	33	7.5
32	53.5	42	48	27.5	35	47.5	33	7.5
33	53.5	42	48	27.5	35	47.5	33	7.5
35	57	44	50	28.5	35	47.5	33	7.5
38	59	49	56	30	36	46	33	9
40	62	51	58	30	36	46	33	9

d (мм)	D3	D2	D1	L1	L11	L12	L13	L2
42	65.5	-	-	30	36	51	41	-
43	65.5	54	61	30	36	51	41	9
45	68	56	63	30	36	51	41	9
48	70.5	59	66	30.5	36	51	41	9
50	74	62	70	30.5	38	50.5	41	9.5
53	78.5	65	73	33	36.5	59	41	11
55	81	67	75	35	36.5	59	41	11
58	85.5	70	78	37	41.5	59	41	11
60	88.5	72	80	38	41.5	59	41	11
65	93.5	77	85	40	41.5	69	49	11
68	96.5	81	90	40	41.2	68.7	49	11.3
70	99.5	83	92	40	48.7	68.7	49	11.3
75	107	88	97	40	48.7	68.7	52	11.3
80	112	95	105	40	48	76	56	12
85	120	100	110	41	46	76	56	14
90	127	105	115	45	51	76	59	14
95	132	110	120	46	51	76	59	14
100	137	115	125	47	51	76	62	14

Размеры указаны в монтажном состоянии (т.е. в установленном на оборудовании положении)

Описание

Условия эксплуатации:

Рабочая среда:

Тип неподвижного кольца:

Материалы пар трения:

Материалы вторичных уплотнений:

Материалы металлических частей уплотнения (пружины, кольца):

для гладких валов;
гидравлически неразгруженное;
не зависит от направления вращения;
обладает способностью компенсировать несоосности, биения и износ поверхности вала;
рекомендуется для сред, содержащих твердые частицы.
